一、产品结构类型:
主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成,内胶层具有使输送介质承受压力,保护钢丝不受侵蚀的作用,外胶层保护钢丝不受损伤,钢丝(φ0.3--2.0增强钢丝)层是骨架材料起增强作用。
二、产品用途:
高压钢丝增强液压胶管主要用于矿井液压支架、油田开采,适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力(较高压力)和温度的石油基(如矿物油、可溶性油、液压油、燃油、润滑油)及水基液体(如乳化液、油水乳浊液、水)等和液体传动用,最高耐工作压力可达70-100MPa。
三、产品特点:
1.胶管选用特种合成橡胶配合制成,具有优良的耐油、耐热、耐老化性能。
2.胶管承压力高,脉冲性能优越。
3.管体结合紧密,使用柔软,在压力下变形小.
4.胶管具有优良的耐曲绕性和耐疲劳性。
5.钢丝缠绕胶管定尺为20米,可根据要求制成五十米以内。
四、适用温度:-30~+120℃
4层超高压钢丝缠绕橡胶软管 |
胶管代号(层数—内径—工作压力)胶管内径mm增强层数(层)胶管外径mm增强层外径mm工作压力MPa试验压力MPa爆破压力MPa最小弯曲半mm供货长度m10×4S——7010423±0.519.2±0.5701402101502013×4S——6013426±0.522.2±0.5601201802102016×4S——5516430±0.527±0.5551101652352019×4S——4619434.0±0.530.0±0.546921402802025×4S——4022441±0.537.0±0.540801123602032×4S——3525448.0±0.544.0±0.83553964602038×4S——2938454±0.850.0±0.82944755602051×4S——2551469±0.563.5±0.825387071020 |
扣压式胶管总成
接头标准:JB1885-77

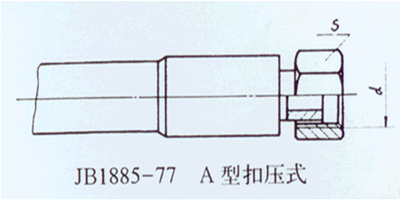

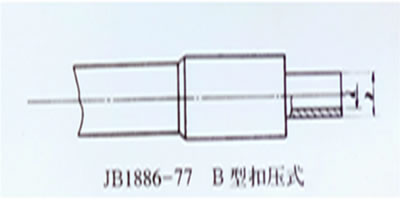

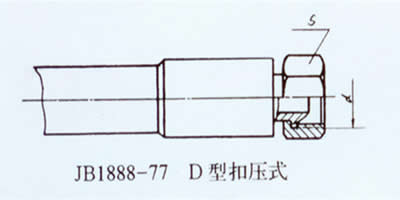

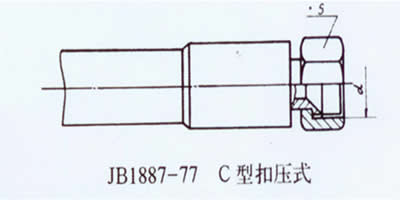

接头主要型号:A型、B型、C型、D型锥密封型,H型和45°、90°弯头。
爆破压力不低于工作压力的4倍。
钢丝编织、缠绕胶管,接头型号及参数
英寸内径 (inch) |
胶管内径 (mm) |
一层编织 工作压力 |
二层编织 工作压力 |
三层编织 工作压力 |
四层缠绕 工作压力 |
适配接头 |
1/4 | 6 | 200KG | 600KG | 680KG | 1000KG | 公制M14*1.5 |
英制G1/4*19牙 | ||||||
美制7/16*20牙 | ||||||
5/16 | 8 | 175KG | 400KG | 440KG | 700KG | 公制M16*1.5 |
美制1/2*20牙 | ||||||
3/8 | 10 | 160KG | 400KG | 440KG | 700KG | 公制M18*1.5 |
英制G1/8*19 | ||||||
美制9/16*18牙 | ||||||
1/2 | 13 | 140KG | 300KG | 320KG | 600KG | 公制M22*1.5 |
英制G1/2*14牙 | ||||||
美制3/4*16牙 | ||||||
5/8 | 16 | 120KG | 210KG | 230KG | 550KG | 公制M27*1.5 |
英制G5/8*14牙 | ||||||
美制7/8*14牙 | ||||||
3/4 | 19 | 100KG | 180KG | 200KG | 460KG | 公制M30*1.5 |
英制G3/4*14牙 | ||||||
美制11/16*12牙 | ||||||
7/8 | 22 | 90KG | 160KG | 180KG | 410KG | 公制M36*2 |
英制G1寸*11牙 | ||||||
美制15/16*12牙 | ||||||
1 | 25 | 80KG | 140KG | 160KG | 350KG | 公制M39*2 |
英制G1寸*11牙 | ||||||
美制15/18*12牙 | ||||||
11/4 | 32 | 60KG | 110KG | 120KG | 320KG | 公制M45*2 |
英制G11/4*11牙 | ||||||
美制15/8*12牙 | ||||||
11/2 | 38 | 50KG | 100KG | 110KG | 250KG | 公制M52*2 |
英制G11/2*11牙 | ||||||
美制G17/8*12牙 | ||||||
2 | 51 | 40KG | 80KG | 95KG | 200KG | 公制M64*2 |
英制2寸*11牙 | ||||||
美制21/2*12牙 |
