高压油管

作者：Admin 发布时间：2015-11-20 [ 大中小 ] 浏览：

产品结构：主要由耐液体的合成橡胶内胶层、中胶层、Ⅰ层钢丝编织层、耐天候的合成橡胶外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝层是骨架材料起增强作用。
产品用途：高压钢丝增强液压胶管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动用。
工作温度：油类-40℃—+100℃，空气-30℃—+50 ℃，水乳液+80℃以下，超出请选用本厂专用产品。
产品特点： 1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。 2.胶管承压力高，脉冲性能优越。 3.管体结合紧密，使用柔软，在压力下变形小。 4.胶管具有优良的耐曲绕性和耐疲劳性。 5.编织、缠绕胶管长度大，可连达十米甚至百米以上。

1型工业用钢丝编织液压胶管

执行国标：GB/T3683—92

公称内径 mm	胶管代号（层数—内径—压力）	增强层外径mm	胶管外径 mm	工作压力MPa	试验压力MPa	爆破压力 MPa	最小弯曲半径 mm	供货长度 m
6	1——6——20.0	11.1±0.5	15.9±0.8	20.0	40.0	80	100	10—200
8	1——8——17.5	12.7±0.6	17.5±0.8	17.5	35.0	70	115	10—200
10	1——10——16.0	15.1±0.6	19.8±0.8	16.0	32.0	64	130	10—100
13	1——13——14.0	18.3±0.8	23±0.8	14.0	28.0	56	180	10—100
16	1——16——10.5	21.4±0.8	26.2±0.8	10.5	21.0	42	205	10—80
19	1——19——9.0	25.4±0.8	30.2±0.8	9.0	18.0	36	240	10—60
22	1——22——8.0	28.6±0.8	33.3±0.8	8.0	16.0	32	280	10
25	1——25——7.0	33.3±0.8	38.1±1.0	7.0	14.0	28	300	10—50
32	1——32——4.4	40.5±1.0	46±1.5	4.4	8.8	17.6	420	10—50
38	1——38——3.5	46.8±1.0	52.4±1.5	3.5	7.0	14	500	10—50
51	1——51——2.6	60.3±1.5	66.3±1.5	2.6	5.2	10.4	630	10—

钢丝编织液压橡胶软管（2型）

执行标准：MT98-84

胶管代号（层数-内径-工作压力）	胶管内径 mm	增强层外径mm	胶管外径mm	工作压力MPa	试验压力 MPa	爆破压力 MPa	最小弯曲半径 mm	供货长度 m
2——6——56	6	12.7±0.5	16.1±1	56	84	140	100	10—200
2——8——48	8	14.5±0.5	17.7±1	48	72	120	115	10—200
2——10——38	10	16.7±0.5	20.2±1	38	57	95	130	10—100
2——13——36	13	19.7±0.5	23.3±1	36	54	90	180	10—80
2——16——32	16	22.8±0.5	26.5±1.2	32	48	80	205	10—60
2——19——25	19	27±0.8	30.5±1.2	25	37.5	62	240	10—50
2——22——23	22	30.2±0.8	33.6±1.2	23	34.5	57	250	10—50
2——25——21	25	34±0.8	38.4±1.2	21	31.5	42	310	10—50
2——32——16	32	40.5±1	45±1.5	16	24	40	420	10—50
2——38——14	38	46.9±1	51.4±1.5	14	21	35	500	10—50
2——51——8	51	59.8±1	64.3±1.5	8	12	20	630	10—20

钢丝编织液压橡胶软管（3型）

执行标准：MT98-84

胶管代号（层数—内径—工作压力）胶管内径mm增强层外径mm胶管外径mm工作压力MPa试验压力MPa爆破压力MPa最小弯曲半径mm供货长度m3——6——62614.5±0.518±1629315510010—2003——8——53816.1±0.519.6±15379.5132.511510—2003——10——421018.5±0.522±1426310513010—1003——13——401321.7±0.525.2±1.2406010018010—1003——16——351624.8±0.828.3±1.23552.587.520510—803——19——281928.8±0.832.3±1.228427024010—603——22——252232±0.835.5±1.22537.562.525010—503——25——232535.8±1.040.3±1.52334.557.531010—503——32——183242.3±1.046.8±1.518274542010—503——38——163848.8±1.053±1.516244050010—503——51——105161.5±1.066±1.510152563010—20

其他型号产品

扣压式胶管总成

     接头标准：JB1885-77

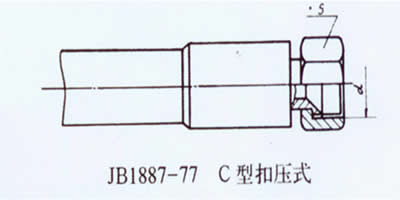

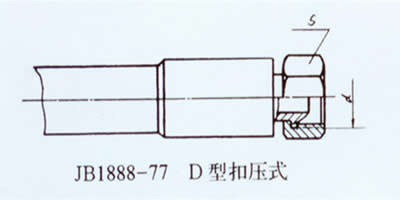

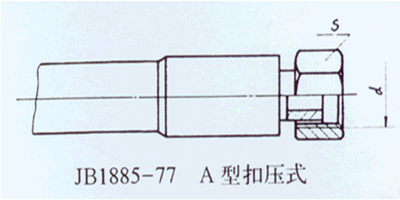

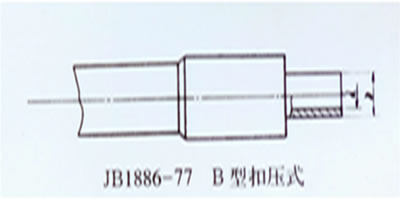

     接头主要型号：A型、B型、C型、D型锥密封型,H型和45°、90°弯头。

     爆破压力不低于工作压力的4倍。

钢丝编织、缠绕胶管，接头型号及参数

英寸内径（inch)	胶管内径（mm)	一层编织工作压力	二层编织工作压力	三层编织工作压力	四层缠绕工作压力	适配接头
1/4	6	200KG	600KG	680KG	1000KG	公制M14*1.5
						英制G1/4*19牙
						美制7/16*20牙
5/16	8	175KG	400KG	440KG	700KG	公制M16*1.5
						美制1/2*20牙
3/8	10	160KG	400KG	440KG	700KG	公制M18*1.5
						英制G1/8*19
						美制9/16*18牙
1/2	13	140KG	300KG	320KG	600KG	公制M22*1.5
						英制G1/2*14牙
						美制3/4*16牙
5/8	16	120KG	210KG	230KG	550KG	公制M27*1.5
						英制G5/8*14牙
						美制7/8*14牙
3/4	19	100KG	180KG	200KG	460KG	公制M30*1.5
						英制G3/4*14牙
						美制11/16*12牙
7/8	22	90KG	160KG	180KG	410KG	公制M36*2
						英制G1寸*11牙
						美制15/16*12牙
1	25	80KG	140KG	160KG	350KG	公制M39*2
						英制G1寸*11牙
						美制15/18*12牙
11/4	32	60KG	110KG	120KG	320KG	公制M45*2
						英制G11/4*11牙
						美制15/8*12牙
11/2	38	50KG	100KG	110KG	250KG	公制M52*2
						英制G11/2*11牙
						美制G17/8*12牙
2	51	40KG	80KG	95KG	200KG	公制M64*2
						英制2寸*11牙
						美制21/2*12牙
